Пневмораспределитель типа В 71-, АВ 71-, В 72-

Пневмораспределитель типа В 71-, АВ 71-, В 72- - рисунок 1 Пневмораспределители четырехлинейные крановые с условным проходом 6, 10 и 16 мм трехпозиционные с ручным управлением предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения. Пневмораспределители рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло (посредством маслораспылителя). Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Номинальное давление 1 МПа.

 Технические параметры

Наименова-

ние

Аналог

Ду, мм

Кv, м³/ч

Присоедине-

ние

P, Мпа

Вес, кг

АВ 71-22А

В 71-22М-01; 08-21

6 (K=1/4")

0,9

боковое коническое

1

0,33

АВ 71-23А

В 71-23М-01; 12-21

10 (K=3/8")

1,6

1

0,85

АВ 71-24А

В 71-24М-01; 16-21

16 (K=1/2")

3,6

1

0,95

В 71-22А

В 71-22М-02; 08-11

6 (K=1/4")

0,9



нижнее коническое

1

0,33

В 71-23А

В 71-23М-02; 12-11

10 (K=3/8")

1,6

1

0,85

В 71-24А

В 71-24М-02; 16-11

16 (K=1/2")

3,6

1

0,95

В 71-33А

В71-33М

10 (K=3/8")

1,6

1

0,9

В 72-22М-01

-

6 (K=1/4")

0,9

боковое коническое

1



В 72-23М-01

-

10 (K=3/8")

1,6

1



В 72-24М-01

-

16 (K=1/2")

3,6

1



В 72-22М-02

-

6 (K=1/4")

0,9

нижнее коническое

1



В 72-23М-02

-

10 (K=3/8")

1,6

1



В 72-24М-02

-

16 (K=1/2")

3,6

1



Функциональная схема исполнения пнемораспределителей

  • трехпозиционные четырехлинейные (В71-2...А, АВ71-22А...АВ71-2...А);
  • трехпозиционные шестилинейные (В71-ЗЗА, АВ71-ЗЗА) с ручным управлением, с плоским поворотным золотником.

По способу присоединения трубопроводов

  • с присоединительными отверстиями на торце основания (тип В71);
  • с присоединительными отверстиями на боковых сторонах основания (тип АВ71).

 Распределители могут быть поставлены в комплек­те с пневмоглушителями.

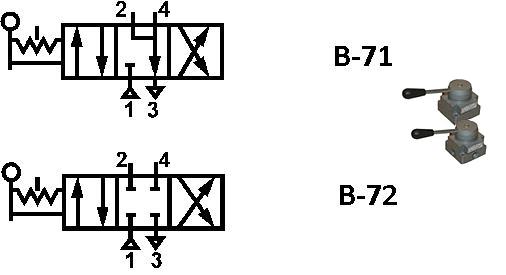

Пневмосхемы распределителей крановых

Пневмораспределитель типа В 71-, АВ 71-, В 72- - рисунок 2
