Пневмоцилиндр типа 1412

В пневматических системах технологической оснастки и производственного оборудования нашел широкое применение пневмоцилиндр 1412, преобразующий энергию подготовленного сжатого воздуха в возвратно-поступательное движение, передающееся поршню со штоком.

Технические параметры

Давление сжатого воздуха

До 1 МПа

Диаметр поршня

20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200 мм

Ход поршня

0-600 мм

Климатическое исполнение

УХЛ4

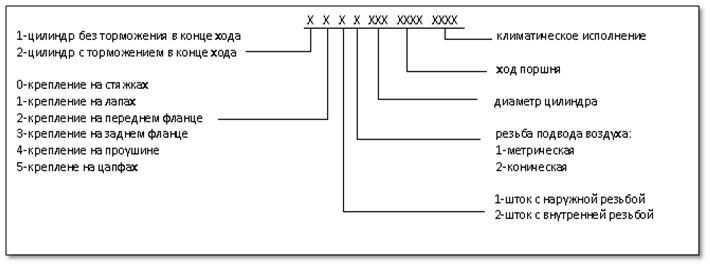

 Структура условного обозначения

Пневмоцилиндр типа 1412 - рисунок 1



Принцип действия и особенности

Цилиндр имеет две полости. Когда в одну из них подается рабочая среда (сжатый воздух), другая полость соединяется с атмосферой. Соответственно, поршень со штоком перемещается либо в одну, либо в другую сторону, создавая тянущее или толкающее усилие. Особенностью цилиндров является торможение в конце хода. На конце штока нарезана наружная резьба. Для подвода воздуха используется коническая и трубная цилиндрическая резьба. Отдельно заказываются следующие элементы крепления цилиндра:

  • цапфы, проушины;
  • вилки, лапы, фланцы.

и штока:

  • компенсатор;
  • муфта;
  • шарнирная и вилкообразная головки.

Купить пневмоцилиндр типа 1412 в городе Перми можно в компании «Гидропроект», заполнив форму заявки. Цены зависят от серии и исполнения изделия. Товар соответствует требованиям ГОСТа.

Технические характеристики и назначение

Изделия успешно используются в машиностроении, химической, пищевой отраслях, других областях. Цилиндр имеет следующие технические параметры:

  • рабочая среда — подготовленный сжатый воздух;
  • длина хода — от 25 до 1600 мм;
  • рабочее давление — от 1 до 9 Бар;
  • рабочая температура — от 0 до 70 °С;
  • эксплуатационный ресурс — 2,5 млн ходов;
  • срок службы — не менее 8 лет.

Изделия выпускаются в климатическом исполнении УХЛ — для зон с умеренно-холодным климатом. Тормозной путь цилиндра составляет 20 мм (для Ду 200 — 45 мм). Отменное качество и доступные цены на пневмоцилиндр типа 1412 сделали его в компании «Гидропроект» одним из самых популярных товаров.

Заказ

Уточнить актуальные цены на пневмоцилиндр типа 1412 и получить консультацию по интересующим вопросам можно по телефонам, указанным в разделе Контакты, или электронной почте office@hydroprojekt.ru.

Чтобы купить пневмоцилиндр типа 1412 в Перми, заполните форму:

Доставка в г. Пермь, а также любые другие города РФ, осуществляется через транспортные компании.
Оплата производится
по безналичному расчету.
Возможна отсрочка платежа.
