Гидроклапан предохранительный МКПВ

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 1

   Гидроклапан предохранительный МКПВ — агрегат встраиваемого типа, предохраняющий гидравлическую линию от различного рода перегрузок, возникающих вследствие перепадов давления. Предназначение устройства заключается в дистанционной разгрузке системы.

Клапан МКПВ — оборудование непрямого типа действия со стыковой схемой монтажа. Эксплуатация устройства преследует следующие цели:

  • защита гидравлической линии от перегрузок;
  • контроль, поддержка заданного уровня давления;
  • дистанционная разгрузка посредством соединения полости агрегата со сливной системой;
  • защита гидросистемы при включенном электромагните пилота. Процесс разгрузки осуществляется при выключенном пилоте;
  • предохранение линии, поддержание давления при неактивном магните пилота, разгрузка системы при работающем элементе.

Условное обозначение предохранительного гидроклапана

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 2

Технические параметры

Наименование Ду, мм Q, л/мин P, Мпа Вес
 МКПВ-10/3МР1 (М-модульное  исполнение)  10  3÷100  0,5÷12,5  3,5
 МКПВ-10/3МР2  10  3÷100  1÷25  3,5
 МКПВ-10/3МР3  10  3÷100  1,5÷35  3,5
 МКПВ-16/3Ф…  16  63  10÷32  *
 МКПВ-25/3Ф…  25  160  10÷32  *
 МКПВ-32/3Ф...  32  450  10÷32  *
 МКПВ-4/3С3К3 (С-стыковое исполнение)  4  4  10÷32  1,2
 МКПВ-10/3С(*)Р(**)  10  80  6,3  3,65
 МКПВ-10/3С(*)Р1(**)  10  80  10  3,65
 МКПВ-10/3С(*)Р2(**)  10  80  20  3,65
 МКПВ-10/3С(*)Р3(**)  10  80  32  3,65
 МКПВ-20/3С2Р  20  160  6,3  4,35
 МКПВ-20/3С2Р1  20  160  10  4,35
 МКПВ-20/3С2Р2  20  160  20  4,35
 МКПВ-20/3С2Р3  20  160  32  4,35
 МКПВ-32/3С2Р  32  320  6,3  6,15
 МКПВ-32/3С2Р1  32  320  10  6,15
 МКПВ-32/3С2Р2  32  320  20  6,15
 МКПВ-32/3С2Р3  32  320  32  6,15
 МКПВ-10/3Т… (Т-резьбовое исполнение)  10  80  6,3÷32  4,85
 МКПВ-20/3Т…  20  160  6,3÷32  5,35
 МКПВ-32/3Т…  32  320  6,3÷32  7,35

*) исполнение по схеме: 3 – с электроуправлением, нормально открытый, 4 – с электроуправлением, нормально закрытый;

**) исполнение по роду тока и напряжению электромагнита пилота: 24 – 24В, постоянный; 110 – 110В, переменный; 220 – 220В, переменный.

Габаритные и присоединительные размеры клапана типа МКПВ трубного монтажа

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 3Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 4

Шифр гидроаппарата H, не более (мм) L, max (мм)     А1 А2  D-7H
МКПВ-10/3Т2В 123 146,5 55,5 51 М27х2
МКПВ-10/3Т2Р 152,5
МКПВ-10/3Т2П 157,5
МКПВ-10/3Т2К 184,5
МКПВ-20/3Т2В 131 138,5 63 43 М33х2
МКПВ-20/3Т2Р 144,5
МКПВ-20/3Т2П 149,5
МКПВ-20/3Т2К 176,5
МКПВ-32/3Т2В 134 148,5 56 53 М48х2
МКПВ-32/3Т2Р 154,5
МКПВ-32/3Т2П 159,5
МКПВ-32/3Т2К 186,5

Габаритные и присоединительные размеры клапана типа МКПВ модульного монтажа

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 5

Шифр гидроаппарата L, max (мм)
МКПВ-10/3М-В 198,5
МКПВ-10/3М-Р 204,5
МКПВ-10/3М-П 209,5
МКПВ-10/3М-К 236,5

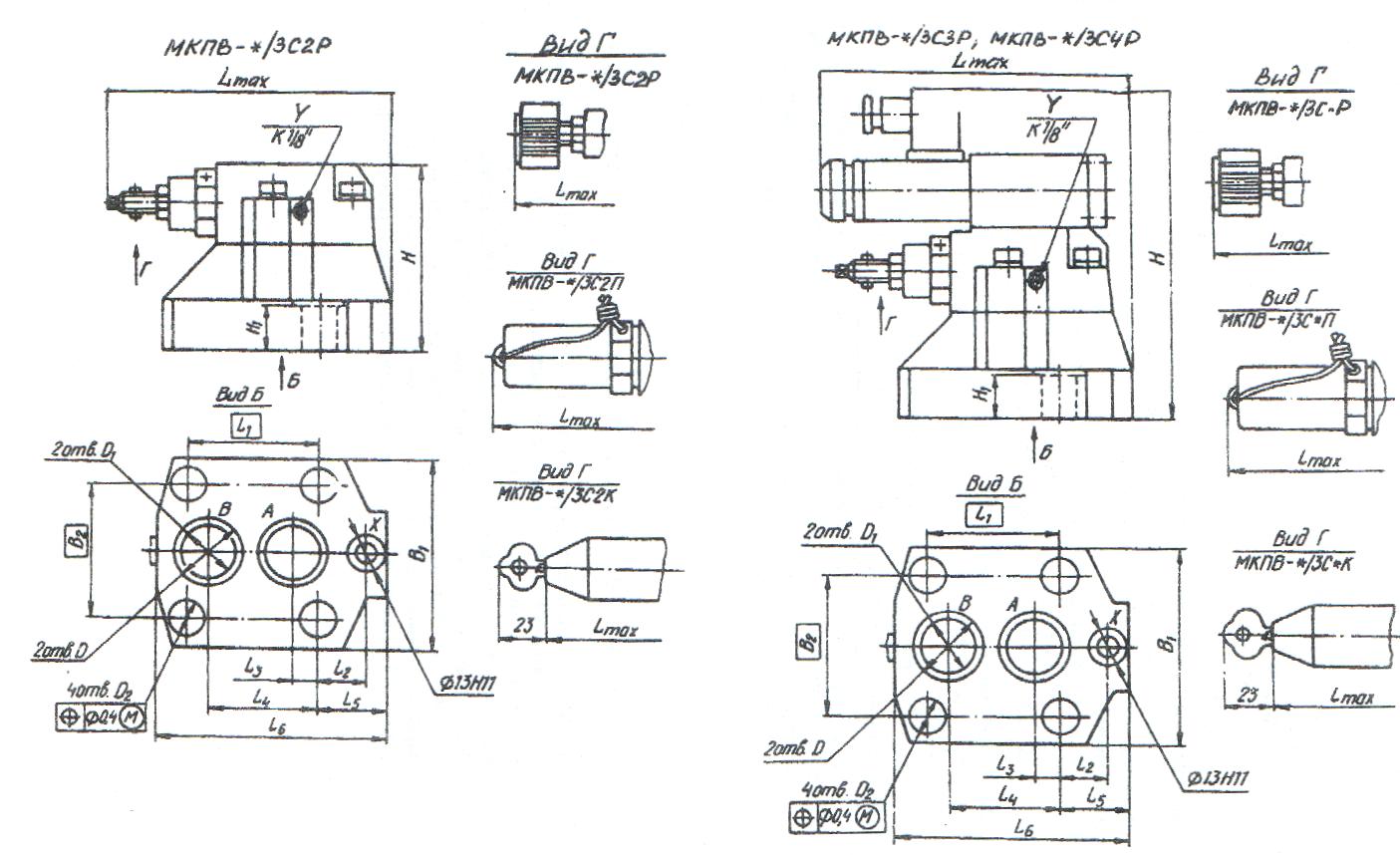

Чертеж клапана типа МКПВ стыкового монтажа

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 6

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 7

Широко применяются в промышленном оборудовании, станках, литьевых машинах, прессах, мобильной технике.

Он ограничивает рабочее давление до заранее установленной, заданной величины посредством пропуска части вещества из основной (напорной) магистральной линии в специальный бак, резервуар. Конструкция состоит из главного и вспомогательного элементов.

Торговый дом «Гидропроект» предлагает ознакомиться с широким ассортиментом предохранительных клапанов зарубежного производства. Продукция, которая поставляется с завода HOYEA, представляет собой безупречное сочетание качества, практичности, длительного срока эксплуатации.

Оборудование производства HOYEA поставляется нашей компанией с 2011 года. Товар пользуется заслуженным спросом и обладает положительными отзывами потребителей.

Купить гидроклапан предохранительный МКПВ с непрямым типом действия в Перми - рисунок 8Сегодня в наличии клапаны модельного ряда 10/3, 20/3, 32/3. В каталоге представлены устройства с управлением гидравлического, электромагнитного типа. Способ присоединения устройств — трубный, стыковой.

Специалисты торгового дома «Гидропроект» занимаются регулярным мониторингом рынка и предлагают конкурентоспособные цены на предохранительные гидравлические клапаны МКПВ.
