Насос пластинчатый нерегулируемый БГ 12, НПл (р=16 МПа)

Особенности и технические характеристики - рисунок 1Пластинчатое или, как его еще называют, лопастное насосное оборудование предназначено для работы в гидроприводах станков для металлообработки, прочих агрегатов и машин. Один из образцов — насос НПл (аналог устаревшего БГ 12). Данная модель показала себя как надежная и производительная, поэтому пользуется заслуженным спросом. Пластинчатый нерегулируемый насос типа НПл, БГ 12 подает в гидросистему поток минерального масла, нерегулируемый по величине.

Особенности и технические характеристики

В зависимости от назначения, насосные установки выпускаются одно- и двухпоточными. В последних рабочая среда, в качестве которой используется чистое минеральное масло, подается под давлением двумя независимыми потоками. Направление вращения агрегатов — правое, но по заявке заказчика производитель изготавливает насосные установки и с левым вращением. Рабочая температура изделий находится в диапазоне от –10 до +60°С. Частота вращения вала 1500 об/мин при давлении 16 и 17 МПа, 960 об/мин при давлении 6,3 МПа.

Установка типа НПл, БГ 12 имеет следующие технические параметры:

  • номинальная мощность от 2 до 26 кВт;
  • рабочий объем от 5 до 80 кг/см2;
  • вес от 9,2 до 22 кг;
  • подача от 5,4 до 108 л/мин;
  • давление на выходе: номинал — 125 кг/см2, максимальное — 140 кг/см2.

Цены на пластинчатые нерегулируемые насосы БГ 12, НПл зависят от модели, ее производительности и габаритов.

Продажа насосного оборудования

Если вы хотите купить пластинчатый насос НПл в Перми, предлагаем приобрести его в компании «Гидропроект», реализующей данное оборудование давно и успешно. Мы продаем только качественные образцы от надежных партнеров. Все изделия перед поставкой проходят обязательное тестирование на соответствие режимам работы и заданным техническим характеристикам.

Агрегаты работают только на очищенных минеральных маслах. Тонкость фильтрации составляет 25 мкм. Каждая модель снабжена сертификатом качества и имеет гарантийный срок, предоставленный заводом-изготовителем.

Габарит 1 (однопоточные)

Наименование Аналог Объем, см³ Подача, л/мин Вес, кг
БГ12-21АМ НПл 5/16 5 5,3 9,5
БГ12-21М НПл 8/16 8 8,9 9,5
БГ12-22АМ НПл 12,5/16 12,5 14,4 9,5
БГ12-22М НПл 16/16 16 19,4 9,5
БГ12-23АМ НПл 20/16 20 25,5 9,5
БГ12-23М НПл 25/16 25 33 9,5
НПл 5/16 БГ12-21АМ 5 5,3 9,7
НПл 8/16 БГ12-21М 8 8,9 9,7
НПл 12,5/16 БГ12-22АМ 12,5 14,4 9,7
НПл 16/16 БГ12-22М 16 19,4 9,7
НПл 20/16 БГ12-23АМ 20 25,5 9,7
НПл 25/16 БГ12-23М 25 33 9,7

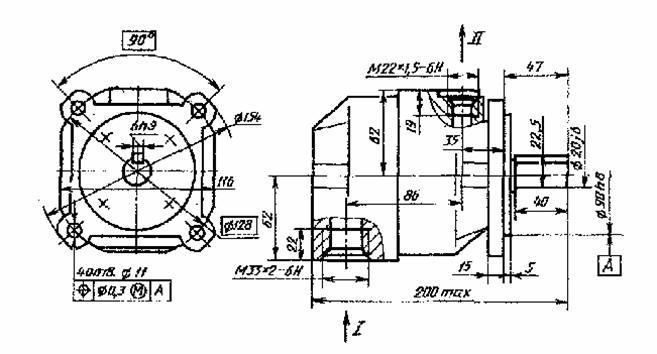

Габаритные и присоединительные размеры пластинчатых насосов БГ12-2 габарита 1

 Особенности и технические характеристики - рисунок 2
 Габаритные и присоединительные размеры пластинчатых насосов НПл габарита 1

Особенности и технические характеристики - рисунок 3



Габарит 1+1 (двухпоточные)

Наименование

Аналог

Объем, см³

Подача, л/мин

Вес, кг

5БГ12-21АМ

НПл 5-5/16

5/5

5,3/5,3

16

5БГ12-21М

НПл 5-8/16

5/8

5,3/8,9

16

5БГ12-22АМ

НПл 5-12,5/16

5/12,5

5,3/14,4

16

5БГ12-22М

НПл 5-16/16

5/16

5,3/19,4

16

5БГ12-23АМ

НПл 5-20/16

5/20

5,3/25,5

16

5БГ12-23М

НПл 5-25/16

5/25

5,3/33

16

8БГ12-21М

НПл 8-8/16

8/8

8,9/8,9

16

8БГ12-22АМ

НПл 8-12,5/16

8/12,5

8,9/14,4

16

8БГ12-22М

НПл 8-16/16

8/16

8,9/19,4

16

8БГ12-23АМ

НПл 8-20/16

8/20

8,9/25,5

16

8БГ12-23М

НПл 8-25/16

8/25

8,9/33

16

12БГ12-22АМ

НПл 12,5-12,5/16

12,5/12,5

14,4/14,4

16

12БГ12-22М

НПл 12,5-16/16

12,5/16

14,4/19,4

16

12БГ12-23АМ

НПл 12,5-20/16

12,5/20

14,4/25,5

16

12БГ12-23М

НПл 12,5-25/16

12,5/25

14,4/33

16

18БГ12-22М

НПл 16-16/16

16/16

19,4/19,4

16

18БГ12-23АМ

НПл 16-20/16

16/20

19,4/25,5

16

18БГ12-23М

НПл 16-25/16

16/25

19,4/33

16

25БГ12-23АМ

НПл 20-20/16

20/20

25,5/25,5

16

25БГ12-23М

НПл 20-25/16

20/25

25,5/33

16

35БГ12-23М

НПл 25-25/16

25/25

33/33

16

НПл 5-5/16

5БГ12-21АМ

5/5

5,3/5,3

19

НПл 5-8/16

5БГ12-21М

5/8

5,3/8,9

19

НПл 5-12,5/16

5БГ12-22АМ

5/12,5

5,3/14,4

19

НПл 5-16/16

5БГ12-22М

5/16

5,3/19,4

19

НПл 5-20/16

5БГ12-23АМ

5/20

5,3/25,5

19

НПл 5-25/16

5БГ12-23М

5/25

5,3/33

19

НПл 8-8/16

8БГ12-21М

8/8

8,9/8,9

19

НПл 8-12,5/16

8БГ12-22АМ

8/12,5

8,9/14,4

19

НПл 8-16/16

8БГ12-22М

8/16

8,9/19,4

19

НПл 8-20/16

8БГ12-23АМ

8/20

8,9/25,5

19

НПл 8-25/16

8БГ12-23М

8/25

8,9/33

19

НПл 12,5-12,5/16

12БГ12-22АМ

12,5/12,5

14,4/14,4

19

НПл 12,5-16/16

12БГ12-22М

12,5/16

14,4/19,4

19

НПл 12,5-20/16

12БГ12-23АМ

12,5/20

14,4/25,5

19

НПл 12,5-25/16

12БГ12-23М

12,5/25

14,4/33

19

НПл 16-16/16

18БГ12-22М

16/16

19,4/19,4

19

НПл 16-20/16

18БГ12-23АМ

16/20

19,4/25,5

19

НПл 16-25/16

18БГ12-23М

16/25

19,4/33

19

НПл 20-20/16

25БГ12-23АМ

20/20

25,5/25,5

19

НПл 20-25/16

25БГ12-23М

20/25

25,5/33

19

НПл 25-25/16

35БГ12-23М

25/25

33/33

19

Габаритные и присоединительные размеры пластинчатых насосов  БГ12-2 габарита 1+1

Особенности и технические характеристики - рисунок 4

Габаритные и присоединительные размеры пластинчатых насосов НПл габарита 1+1

 Особенности и технические характеристики - рисунок 5



Габарит 2 (однопоточные)

Наименование

Аналог

Объем, см³

Подача, л/мин

Вес, кг

БГ12-24АМ

НПл 45/16

45

56,7

22

БГ12-24М

НПл 56/16

56

71,4

22

БГ12-25АМ

НПл 80/16

80

105,6

22

НПл 45/16

БГ12-24АМ

45

56,7

25

НПл 56/16

БГ12-24М

56

71,4

25

НПл 80/16

БГ12-25АМ

80

105,6

25



Габаритные и присоединительные размеры пластинчатых насосов БГ12-2 габарита 2

Особенности и технические характеристики - рисунок 6

Габаритные и присоединительные размеры пластинчатых насосов НПл габарита 2

 Особенности и технические характеристики - рисунок 7

Габарит 2+1 (двухпоточные)

Наименование

Аналог

Объем, см³

Подача, л/мин

Вес, кг

5БГ12-24АМ

НПл 45-5/16

45/5

56,7/5,3

32

8БГ12-24АМ

НПл 45-8/16

45/8

56,7/8,9

32

12БГ12-24АМ

НПл 45-12,5/16

45/12

56,7/14,4

32

18БГ12-24АМ

НПл 45-16/16

45/16

56,7/19,4

32

25БГ12-24АМ

НПл 45-20/16

45/20

56,7/25,5

32

35БГ12-24АМ

НПл 45-25/16

45/25

56,7/33

32

5БГ12-24М

НПл 56-5/16

56/5

71,4/5,3

32

8БГ12-24М

НПл 56-8/16

56/8

71,4/5,3

32

12БГ12-24М

НПл 56-12,5/16

56/12,5

71,4/14,4

32

18БГ12-24М

НПл 56-16/16

56/16

71/19,4

32

25БГ12-24М

НПл 56-20/16

56/20

71,4/25,5

32

35БГ12-24М

НПл 56-25/16

56/25

71,4/33

32

5БГ12-25АМ

НПл 80-5/16

80/5

105,6/5,3

32

8БГ12-25АМ

НПл 80-8/16

80/8

105,6/8,9

32

12БГ12-25АМ

НПл 80-12,5/16

80/12,5

105,6/14,4

32

18БГ12-25АМ

НПл 80-16/16

80/16

105,6/19,4

32



Наименование

Аналог

Объем, см³

Подача, л/мин

Вес, кг

25БГ12-25АМ

НПл 80-20/16

80/20

105,7/25,5

32

35БГ12-25АМ

НПл 80-25/16

80/25

105,6/33

32

НПл 45-5/16

5БГ12-24АМ

45/5

56,7/5,3

32

НПл 45-8/16

8БГ12-24АМ

45/8

56,7/8,9

32

НПл 45-12,5/16

12БГ12-24АМ

45/12,5

56,7/14,4

32

НПл 45-16/16

18БГ12-24АМ

45/16

56,7/19,4

32

НПл 45-20/16

25БГ12-24АМ

45/20

56,7/26,5

32

НПл 45-25/16

35БГ12-24АМ

45/25

56,7/33

32

НПл 56-5/16

5БГ12-24М

56/5

71,4/5,3

32

НПл 56-8/16

8БГ12-24М

56/8

71,4/8,9

32

НПл 56-12,5/16

12БГ12-24М

56/12,5

71,4/14,4

32

НПл 56-16/16

18БГ12-24М

56/16

71,4/19,4

32

НПл 56-20/16

25БГ12-24М

56/20

71,4/25,5

32

НПл 56-25/16

35БГ12-24М

56/25

71,4/33

32

НПл 80-5/16

5БГ12-25АМ

80/5

105,6/5,3

32

НПл 80-8/16

8БГ12-25АМ

80/8

105,6/8,9

32

НПл 80-12,5/16

12БГ12-25АМ

80/12,5

105,6/14,4

32

НПл 80-16/16

18БГ12-25АМ

80/16

105,6/19,4

32

НПл 80-20/16

25БГ12-25АМ

80/20

105,7/25,5

32

НПл 80-25/16

35БГ12-25АМ

80/25

105,6/33

32

 Габаритные и присоединительные размеры пластинчатых насосов БГ12-2 габарита 2+1

Особенности и технические характеристики - рисунок 8

Габаритные и присоединительные размеры пластинчатых насосов НПл габарита 2+1

Особенности и технические характеристики - рисунок 9

Габарит 2+2 (двухпоточный)

Наименование

Аналог

Объем, см³

Подача, л/мин

Вес, кг

50БГ12-24АМ

НПл 45-45/16

45/45

56,7/56,7

46

50БГ12-24М

НПл 45-56/16

45/56

56,7/71,4

46

50БГ12-25АМ

НПл 45-80/16

45/80

56,7/105,6

46

70БГ12-24М

НПл 56-56/16

56/56

71,4/71,4

46

70БГ12-25АМ

НПл 56-80/16

56/80

71,4/105,6

46

100БГ12-25АМ

НПл 80-80/16

80/80

105,6/105,6

46

НПл 45-45/16

50БГ12-24АМ

45/45

56,7/56,7

46

НПл 45-56/16

50БГ12-24М

45/56

56,7/71,4

46

НПл 45-80/16

50БГ12-25АМ

45/80

56,7/105,6

46

НПл 56-56/16

70БГ12-24М

56/56

71,4/71,4

46

НПл 56-80/16

70БГ12-25АМ

56/80

71,4/105,6

46

НПл 80-80/16

100БГ12-25АМ

80/80

105,6/105,6

46

 Габаритные и присоединительные размеры пластинчатых насосов БГ12-2 габарита 2+2

Особенности и технические характеристики - рисунок 10

Габаритные и присоединительные размеры пластинчатых насосов НПл габарита 2+2

Особенности и технические характеристики - рисунок 11
