Пневмоклапан предохранительный типа П-КАП

Пневмоклапан предохранительный типа П-КАП - рисунок 1 Пневматический клапан предохранительный П-КАП представляет собой пружинную полноподъемную конструкцию, обеспечивающую высокую пропускную способность при открывании клапана для понижения давления в системе.

Пневмоклапаны предохранительные устанавливают па патрубках, присоединительных трубопроводах или непосредственно на сосудах в местах, удобных для осмотра, монтажа и эксплуатации, с соблюдением правил безопасности.

Пневмоклапаны настраивают на заданное давление и пломбируют потребители при установке в пневмосистеме или пневмоприводе.
Пневмоклапаны обратные работают на сжатом воздухе очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.

 Устройство пневмоклапана и принцип работы

При повышении давления под клапаном сверх давления, определяемого настройкой пружины 6, клапан 2 отходит от седла 1и открывает свободный выход воздуха. Сила струи поддерживает клапан 2 в поднятом положении до тех пор, пока давление в системе не станет ниже давления настройки, после чего клапан закрывается. Приспособление для принудительного открывания предназначено для проверки исправности клапана продувкой, для чего необходимо потянуть вверх за кольцо 8. Пружина 6 сжимается, и клапан 2 освобождается от ее воздействия. Если клапан не заклинен, то он отходит от седла и открывает выход сжатому воздуху.

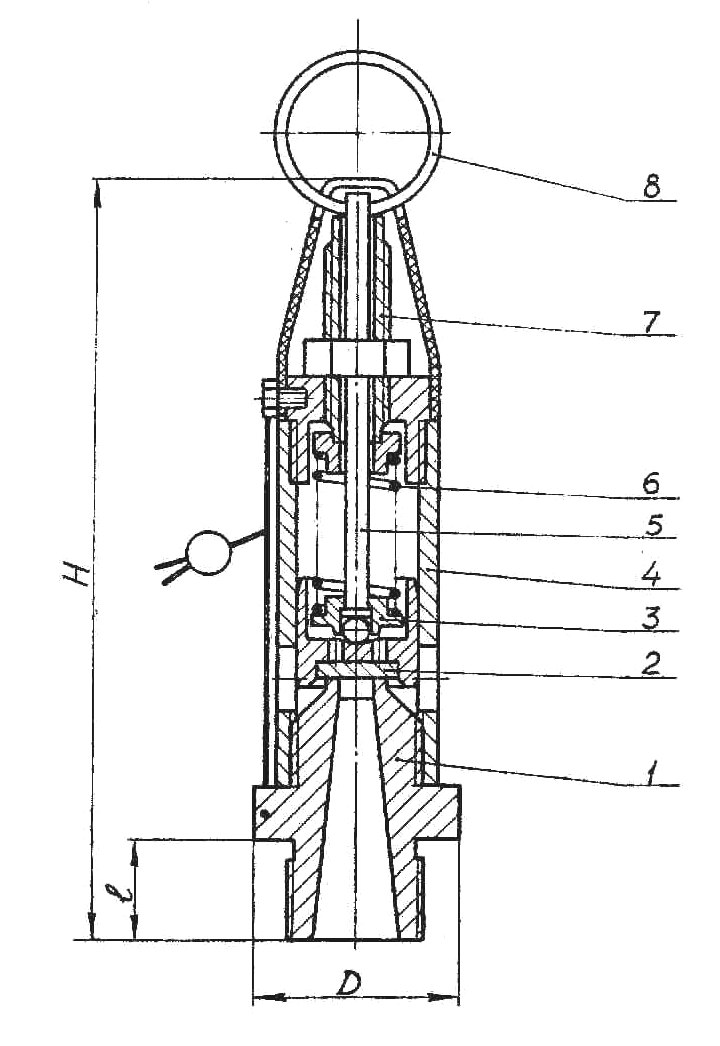

Пневмоклапан предохранительный типа П-КАП - рисунок 2

1 - седло; 2 - клапан; 3 - упор; 4 - корпус; 5 - тяга; 6 - пружина; 7 - винт; 8 - кольцо.

Расшифровка обозначения

Пневмоклапан предохранительный типа П-КАП - рисунок 3

 Технические параметры

Наименование

Ду, мм

P, Мпа

Номинальный расход воздуха, м³/мин

Присоединение

Вес, кг

П-КАП 16-1

16

0,4

2

М24х1,5

0,2

П-КАП 16-2

0,63

2,6

П-КАП 16-3

1

3,6

П-КАП 25-1

25

0,4

4,6

М33х2

0,45

П-КАП 25-2

0,63

6,5

П-КАП 25-3

1

9

Пневмоклапан предохранительный типа П-КАП - рисунок 4

Типоразмер

d

D

H

 П-КАП 16

М24х1,5

34

130

 П-КАП 25

 М33х2

46

175

При оформлении заказа наименование клапана пневматического предохранительного П-КАП может выглядеть следующим образом:  П-КАП16-1, П-КАП16-2, П-КАП16-3,  П-КАПМ16-1, П-КАПМ16-2, П-КАПМ16-3, П-КАП25-1, П-КАП25-2, П-КАП25-3,  П-КАПМ25-1, П-КАПМ25-2, П-КАПМ25-3, П-КАП 16-1, П-КАП 16-2, П-КАП 16-3,  П-КАПМ 16-1, П-КАПМ 16-2, П-КАПМ 16-3, П-КАП 25-1, П-КАП 25-2, П-КАП 25-3,  П-КАПМ 25-1, П-КАПМ 25-2, П-КАПМ 25-3.
