Теплообменник воздушный Г 44-23, Г 44-24, Г 44-25

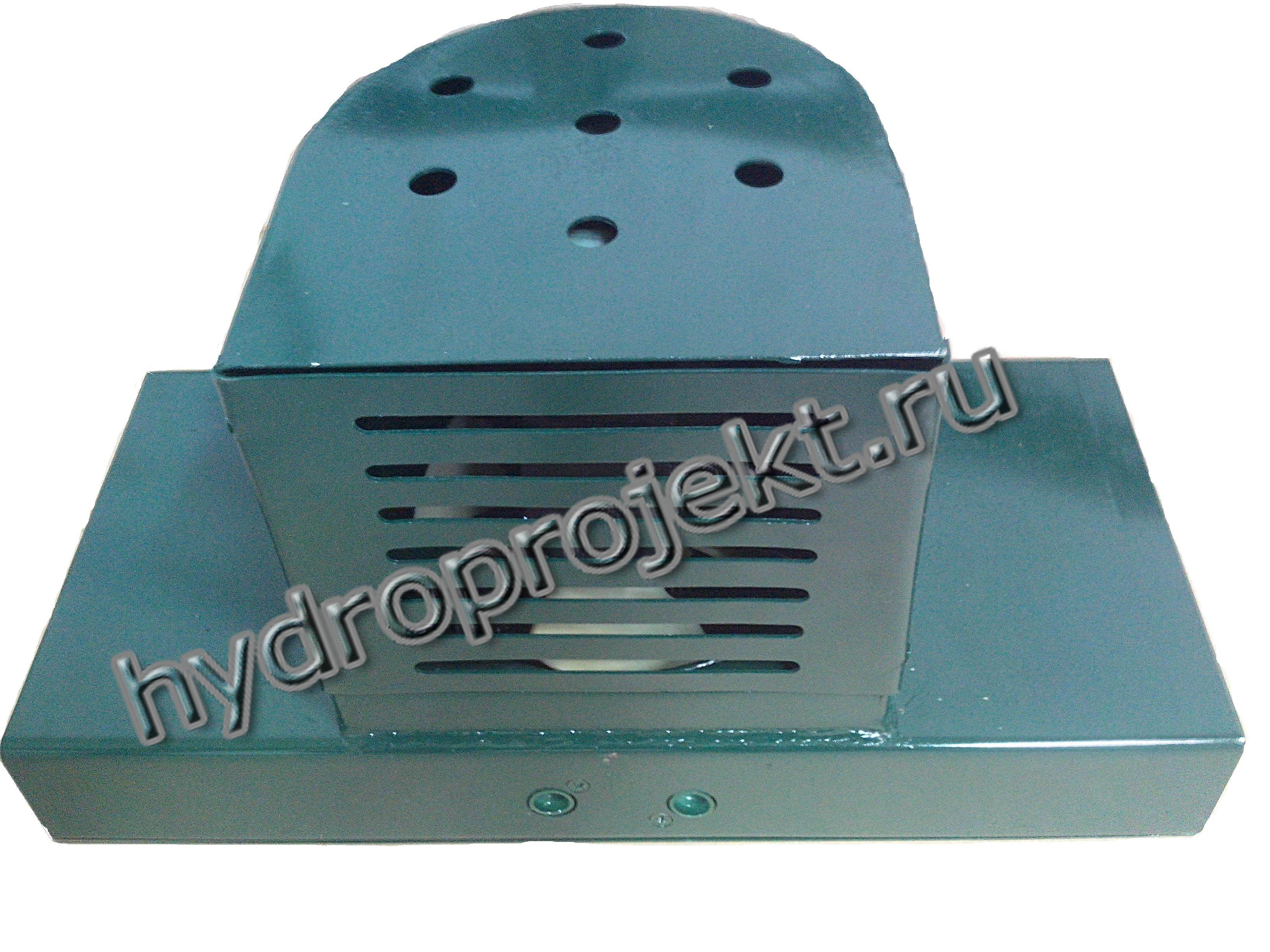

Технические характеристики - рисунок 1Теплообменник воздушный Г 44-23, Г 44-24, Г 44-25 — техническое устройство, предназначение которого — охлаждение масляных жидкостей в гидросистемах промышленных станков, автоматических линий.

Оборудование монтируется на сливной магистрали общего типа и на сливной магистрали предохранительного клапана.

Тип расположения устройства для нормальной эксплуатации — любой.

Охлаждающая жидкость для теплообменника типа Г44-23 и аналогичных моделей — масла минерального происхождения. Индекс вязкости вещества составляет 17-218 сСт, температура жидкости — не более 70 градусов. Охлаждающая среда гидросистемы — воздух окружающей среды с температурными показателями 1-45 градусов. Купить воздушный теплообменник предлагает торговый дом «Гидропроект» в Перми.

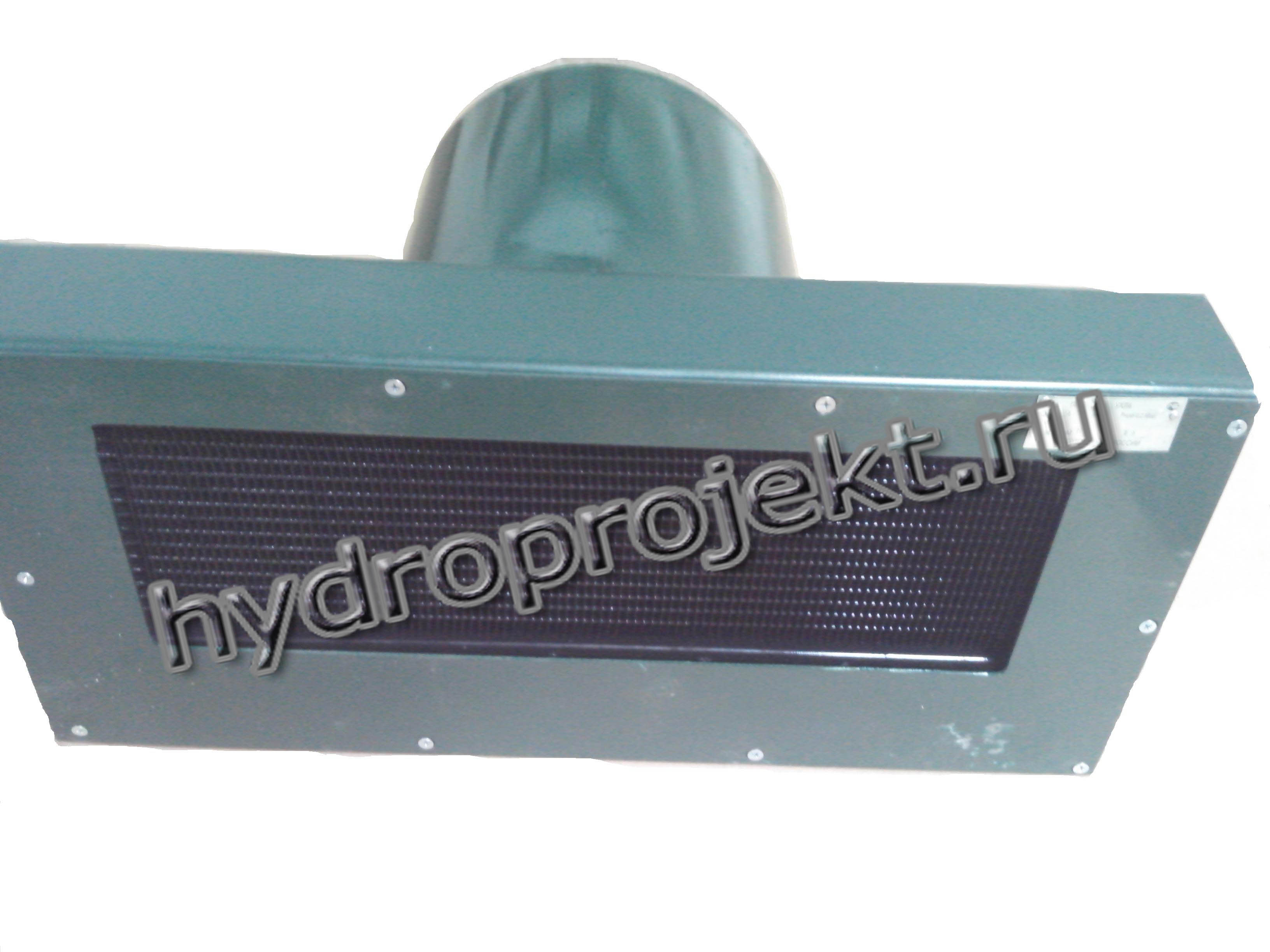

Технические характеристики - рисунок 2

Технические характеристики

Основной функцией промышленного агрегата является передача тепла от горячей среды к холодной. Продукция состоит из следующих элементов:

  • радиатор. Система поддерживает постоянное движение охлаждаемого масляного вещества;
  • вентилятор. Конструкция создает направленный поток воздуха;
  • защитный кожух;
  • термостат. Устройство предназначено для контроля температурных показателей. Конструкция выполняет управленческие функции (автоматическое выключение при падении уровня температур рабочего вещества до требующейся отметки).

Это сбалансированная конструкция, которую рекомендуется монтировать на расстоянии от стены: минимум половина диаметра вентилятора агрегата. Монтаж на удаленном расстоянии от различного рода массивных объектов и препятствий способствует оптимальной циркуляции воздушных потоков.

Устройство может эксплуатироваться в различных сферах промышленности (энергетика, металлургия, пищевые, химические отрасли, тепловые пункты и отопительные системы).

Компания «Гидропроект» — это тщательно отлаженная система заказа, доставки продукции от ведущих отечественных, зарубежных производителей. Наши сотрудники готовы предоставить полную техническую информацию о товаре, его цене, предложить гидравлические воздушные теплообменники, подобрать товар в соответствии с требованиями клиента и гарантировать индивидуальные условия сотрудничества.

Технические параметры

Параметр

Наименование теплообменника

Г 44-23

Г 44-24

Г 44-25

Наибольшее количество тепла (мощность), рассеиваемое воздушным теплообменником за 1 час при перегреве масла на 30ºС сверх температуры окружающей среды и номинальном расходе, ккал/ч (кВт), не более







1440 (1,67)







2791 (3,24)







3900 (4,52)

Количество тепла, рассеиваемое теплообменником при перегреве масла на 1ºС сверх температуры окружающей среды, ккал/ч, не более





48





93





130

Расход циркуляции масла, л/мин, не более



35



70



100

Давление на входе, МПа (кгс/см²)



0,2 (2)

Масса, кг

31

34

40



Параметры электрооборудования

Род тока питающей сети

Переменный, трехфазный

Номинальное напряжение, В

380

Частота тока питающей сети, Гц

50

Электродвигатель привода вентилятора воздушного теплообменника

- тип

- исполнение

- синхронная частота вращения, об/мин

-номинальная мощность, кВт



- АИР 56В2

- 1М3681

- 3000

- 12

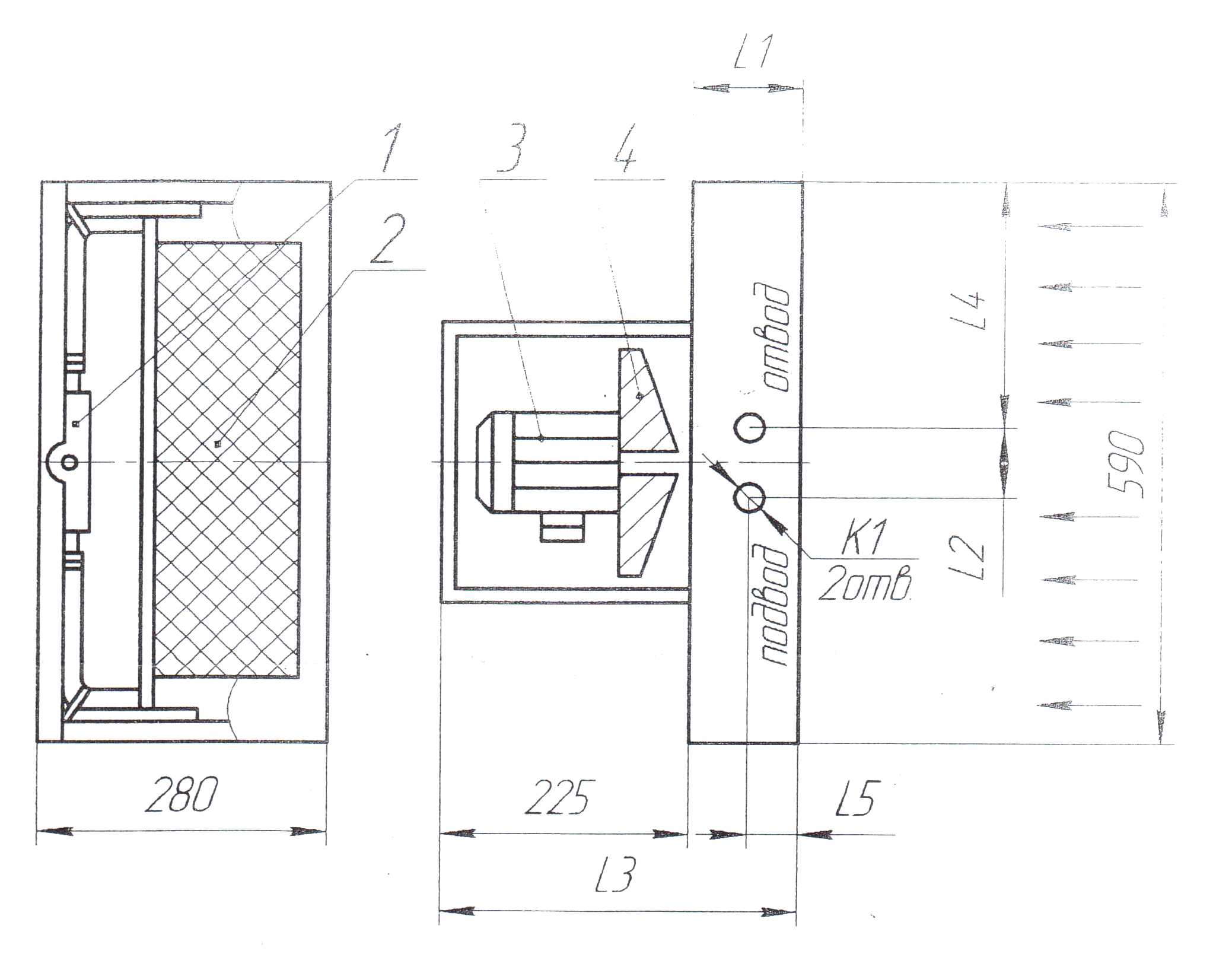

Чертеж и общий вид теплообменника воздушного типа Г44-2

Технические характеристики - рисунок 3

Рекомендуемые размеры расположения крепежных отверстий диаметром 9 мм для установки теплообменника

Типоразмер

L2, мм

L1, мм

L3, мм

L5, мм

K1, мм

L4, мм

Г 44-23

70

88

313

34

К 1/2"

260

Г 44-24

80

137

362

65

К 3/4"

255

Г 44-25

80

193

418

86

К 1”

255
