Насос шестеренный НМШ

Устройство и принцип действия - рисунок 1Насос, как и электронасосные установки на его основе, служит для перекачивания нефтепродуктов со смазывающими свойствами: минеральных масел, подачи мазута в котельных агрегатах и др. Температура рабочей среды при этом не должна превышать 70°С.

Устройство и принцип действия

По принципу действия данный образец — объемный. Разрежение на входной стороне создается посредством вращения двух роторов: ведущего и ведомого. Рабочая среда, благодаря разрежению, затягивается во впадины между зубьями, перемещаясь таким образом на сторону выхода, где жидкость выдавливается в гидросистему при зацеплении зубьев.

Изделие состоит из следующих узлов и деталей:

  • рабочего механизма;
  • корпуса;
  • крышек;
  • предохранительного клапана;
  • торцового уплотнения.

Материал проточной части может быть изготовлен из алюминиевого сплава (на маркировке — буква «Ю»), бронзы (на маркировке — буква «Б»), чугуна (без обозначения). Шестерни ведущего и ведомого ротора изготавливаются из стали марки 18ХГТ. Купить качественный шестеренный насос НМШ в Перми по доступной цене можно в компании «Гидропроект». Доставка осуществляется в любую точку России транспортной компанией.

Порядок подготовки установки к работе

Сначала необходимо осмотреть агрегат и установить его на фундамент, закрепив винтами. Далее выполнить следующие действия:

  • демонтировать заглушки;
  • выполнить подсоединение нагнетательного и всасывающего трубопроводов;
  • сделать проверку соосности валов эл.двигателя и насосной установки;
  • через специальное отверстие, предварительно отвернув пробку, залить агрегат перекачиваемой жидкостью;
  • открыть вентили на нагнетательном и всасывающем трубопроводах;
  • провернуть вал вручную (за муфту);
  • подключить электрический двигатель к сети и убедиться в правильном вращении насоса.

Мы работаем напрямую с производителями техники, поэтому цены на любой шестеренный насос НМШ ниже, чем у посредников.

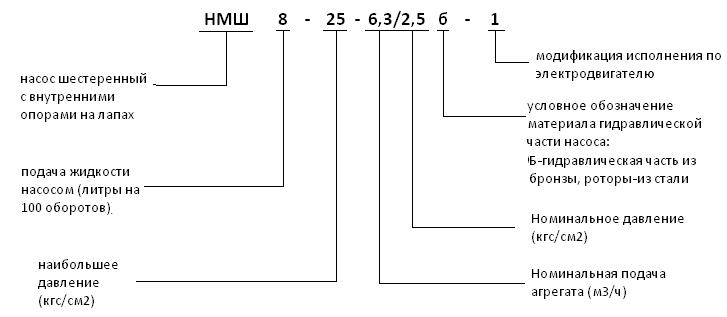

Условное обозначение

Устройство и принцип действия - рисунок 2



Технические параметры

Наименование

Подача, м3/ч

Напор, м

Мощность, кВт

Частота, об/мин

НМШ 2-40-1,6/16





1.6







160



1.5























1500

НМШ 2-40-1,6/16

2.2

НМШ 2-40-1,6/16 взг

2.2

НМШ 2-40-1,6/16Б

1.5

НМШ 2-40-1,6/16Б

2.2

НМШ 2-40-1,6/16Б взг

2.2

НМШ 5-25-2,5/6



2.5



60

1.5

НМШ 5-25-2,5/6

2.2

НМШ 5-25-4/4,0









4







40

1.5

НМШ 5-25-4/4,0

2.2

НМШ 5-25-4/4,0 взг

2.2

НМШ 5-25-4/4,0Б

2.2

НМШ 5-25-4/4,0Б взг

2.2

НМШ 5-25-4/10



100

3

НМШ 5-25-4/10 взг

3

НМШ 5-25-4/25



250

5.5

НМШ 5-25-4/25 взг

5.5

НМШ8-25-6,3/2,5-1













6,3









2,5

2,2

НМШ 8-25-6,3/2,5б-1

НМШ 8-25-6,3/2,5-5

1,5

НМШ 8-25-6,3/2,5б-5

НМШ 8-25-6,3/2,5-10

2,2

НМШ 8-25-6,3/2,5б-10

НМШ 8-25-1-6,3/2,5б-10

НМШ 8-25-6,3/2,5-15

3

НМШ 8-25-6,3/2,5б-15

НМШ 8-25-6,3/10-5

10

4

НМШ 8-25-6,3/25-5

25

7,5

НМШ 8-25-6,3/10-1

10

4

НМШ 8-25-6,3/25-1

25

7,5






Заказ

Уточнить актуальные цены на насос шестеренный нмш и получить консультацию по интересующим вопросам можно по телефонам, указанным в разделе Контакты, или электронной почте office@hydroprojekt.ru.

Чтобы купить насос шестеренный нмш в Перми, заполните форму:

Доставка в г. Пермь, а также любые другие города РФ, осуществляется через транспортные компании.
Оплата производится
по безналичному расчету.
Возможна отсрочка платежа.
