Фильтр щелевой

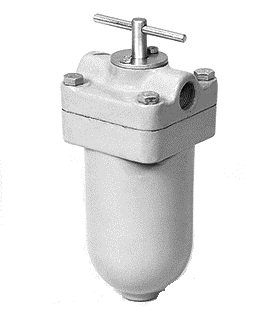

Фильтр щелевой - рисунок 1 Фильтры щелевые с ручной очисткой предназначены для предварительной фильтрации минеральных масел вязкостью от 7 до 600 мм2/с (сСт) в смазочных системах, а также для фильтрации смазочно-охлаждающих жидкостей на масляной основе в системах станков и других машин при давлении до 6.3 МПа (63 кгс/см2), температуре Фильтр щелевой - рисунок 2 масла от 10С до 55С и температуре окружающей среды от - 60С до + 50С.

Фильтры щелевые выпускаются в двух исполнениях:

  • в корпусе с резьбовым присоединением, монтируемые на трубопроводе;
  • встраиваемые, монтируемые непосредственно на корпусе механизма.

Технические параметры

Наименование

Ду, мм

Номинальный расход, л/мин

Тонкость фильтрации,мкм

Масса кг

10-80-1

10

10

80

2,1

16-80-1

16

16

2,15

25-80-1

16

25

4,5

40-80-1

20

40

5,12

16-125-1

10

16

125

2,1

25-125-1

16

25

2,15

40-125-1

16

40

4,5

63-125-1

20

63

5,12

10-80-2

10

10

80

1,47

16-80-2

16

16

1,53

25-80-2

16

25

3,15

40-80-2

20

40

3,57

16-125-2

10

16

125

1,47

25-125-2

16

25

1,53

40-125-2

16

40

3,15

63-125-2

20

63

3,57

Габаритные и присоединительные размеры фильтра щелевого в корпусе

Фильтр щелевой - рисунок 3

Размер, мм/Условный проход (Ду,мм)

10

16

16

20

В, не более

85



85



110



110



d

- метрическая по ГОСТ24705

- коническая по ГОСТ6111



М16×1.5

К 3/8″



М22×1.5

К 1/2″



М22×1.5

К 1/2″





М27×2

К 3/4″



B1, не более

90



90



115



115



L±2

170

190



230



265



L1±2

110



130



170



205

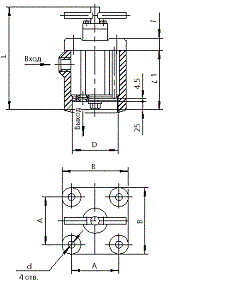

Габаритные и присоединительные размеры фильтра щелевого встраимового

Фильтр щелевой - рисунок 4

Размер, мм/Условный проход (Ду,мм)

10

16

16

20

В, не более



85



85



110



110



А±0,2

64



64



84



84



D Н8/h8

55



55



85



85



d

11



11



13



13



l

19



19



22



22



L±2

140



160



185



225



L1

65



85



105



145
